產品簡介

        ※對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故障;※對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；※對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；

詳細介紹

◆超聲波巡檢儀（綜合巡檢儀）用途
    運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時，產生聲、光、電、熱、磁等物理現象。其中聲為超聲波，超聲波是20KHz以上的聲波，人耳聽不到，它以聲源為中心，以球面波的形式向周圍傳播。超聲波為機械波，不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法，比紅外攝像儀、紫外攝像儀更易優先發現局放故障，因?yàn)榫址虐l(fā)生時往往先有振動產生超聲后才有熱光磁等物理信號。
    我公司集中科研力量，在廣采眾長，降低用戶購買成本的原則指導下，研發出了MOEN-5003C超聲波巡線儀裝置，，適合在我國電力、鐵路、石化行業推廣，是狀態檢修的好幫手。

◆超聲波巡檢儀（綜合巡檢儀）功能
    （1）溫濕度顯示、GPS定位功能；
    （2）車載巡線功能，巡線速度為30邁左右；
    （3）對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；
    （4）對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；
    （5）對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故障；
    （6）發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電，地下電纜的局部放電；
    （7）在電力系統的交接及預防性試驗中，主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點；
    （8）大型油漬式變壓器及GIS等生產廠家的出廠試驗中，該裝置在局放試驗中配合局放儀使用，如有放電，在局放儀的屏幕上不能看出是內部放電還是外部放電，用手持式巡線儀進行掃描。可更快發現并定位外部放電，如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗，用該裝置配合局放試驗儀使用，能更快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描，無論是內部放電還是外部放電，都能準而快地發現并定位；
    （9）大型機械設備軸承，因潤滑不良產生的機械故障，用該裝置可檢測并定位；
    （10）高壓密封氣體液體的泄漏檢測。

◆超聲波巡檢儀（綜合巡檢儀）特點

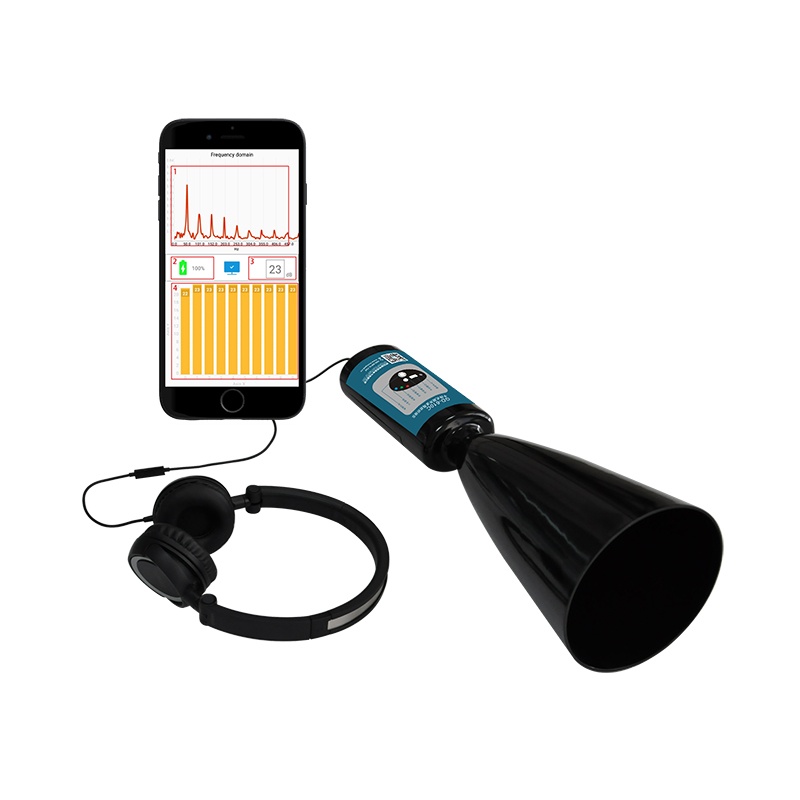

    （1）喇叭型聚能器，槍型外型，手持式、非接觸、可視化、可聽并存儲顯示波形、放電波形可傳輸?shù)胶笈_(tái)，帶電不接觸檢測；
    （2）具有車載巡線功能；
    （3）溫濕度顯示，GPS定位功能；
    （4）信號接收范圍：更遠可達50m；
    （5）信號放大倍數大、靈敏度高；
    （6）強度適中的綠色激光描準，陽光下人眼易跟蹤；
    （7）顯示器可時時顯示波形，并可存儲有價值的波形；
    （8）功能強大，使用范圍廣，適用于電力系統，鐵路及石化冶金等行業的電力監測、機械故障監測、高壓密封氣體液體等泄露監測；
    （9）除對鐵路系統的變電站的放電進行巡檢定位外，特別適合鐵路電力系統的接觸網的各種絕緣及連接故障，查找及定位。詳見后面說明；

    （10）安全，狀態檢修的好幫手。
