短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2008和IEC60076-5:2006規定，短路電抗的變化量是判斷變壓器繞組有無變形的判據。 測量變壓器繞組參數也是檢驗變壓器的制造工藝水平和判斷運輸過程對變壓器繞組有無不良影響的有效手段。

低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。

變壓器低電壓短路阻抗測試儀，適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，其原理是在現場對電力變壓器進行短路阻抗（%）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷。

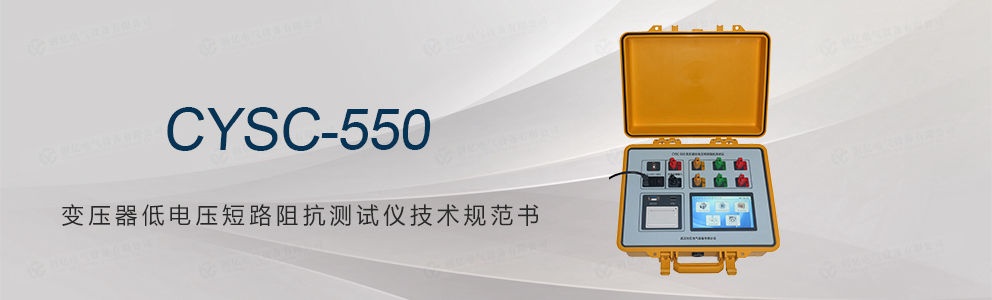

變壓器低電壓短路阻抗測試儀用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，內部采用單片機測試技術及數字信號處理技術，測量數據準確；外部采用7寸觸摸彩色液晶顯屏，顯示中文操作菜單，觸摸操作更便捷，同時配備熱敏打印機和存儲功能，方便數據的打印和存，將所需導出的數據可通過USB轉存到計算機；儀器體積小，便于現場使用攜帶；本儀器輸入?yún)?shù)，便可進行單、三相測試并自動計算變壓器阻抗誤差百分比，測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。

• 儀器采用交流220V低壓電源，通過手動、自動兩種模式對單相、三相變壓器的AB、BC、CA繞組施加電流，測量變壓器的短路阻抗與銘牌阻抗比較的誤差百分比外，還可測量變壓器的阻抗、電抗、電阻、電感等值方便用戶數據對比，測試結果非常直觀；
• 儀器可單相測試，也可三相測試；可手動測試，也可自動測試；
• 一次性接線，不用倒接測試線便可自動完成三相測試；
• 不用外接調壓器，便可對被測試品進行測量；
• 儀器不僅顯示阻抗誤差百分比，還顯示施加電壓、施加電流、測量功率，短路阻抗、短路感抗、繞組電感、短路阻抗電壓等值；
• 零序阻抗適用于高壓側星形接線帶中性點的變壓器，儀器可同時測量零序阻抗、零序感抗、零序電阻、零序電感；
• 儀器可采用內部電源及外部電源兩種供電模式；
• 儀器內置7寸彩色觸摸液晶屏，中文操作菜單，觸摸操作更便捷，同時配置微型打印機可實時打印數據；
• 具有RS232接口，可以將測試數據傳輸?shù)胶笈_(tái)；
• 本機可存儲100條測試記錄，數據存儲以測試保存時間為索引；
• 具有USB接口，可以將測試數據轉存到U盤；
• 儀器自帶時鐘功能，時間可自行校準；

1.電壓測量范圍：15V～500V

2.電流測量范圍：0.5A～50A

3.準確度：

電壓誤差值：＜0.2%；

電流誤差值：＜0.2%；

功率誤差值：＜±0.5%( CosΦ>0.1)；

＜±1.0%(0.05＜CosΦ＜0.1)；

短路阻抗誤差值：＜±0.5%；

4.阻抗測量范圍：1Ω～200Ω；

5.工作電源：AC220V±10%；

6.電源頻率：50Hz±5Hz；

7.工作溫度：-10～40℃；

環境濕度：≤80%RH 無結露；
