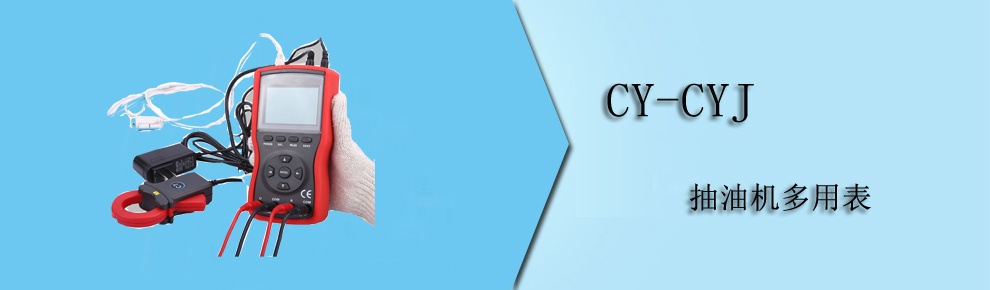

CY-CYJ 抽油機多用表(別名：抽油機巡更測試儀)是我公司精心研制的一款專為油田現場測試的全自動、多功能、數字式、智能型儀表，具有高精度、高穩定、低功耗、使用方便等特點。可同時測量油田的用電參數：交流電流、電壓、頻率、電壓電流間相位、通斷電阻值、抽油機上下沖程的最大電流、沖程比、上下沖程時間、每分鐘的沖程次數，從而判別抽油機的工作狀況，為用電檢查人員、油田抽油機調試人員、工程技術人員、電工、采油工、計量人員在現場對抽油機井的電參數電平衡進行隨時監測，提供一種安全、準確、便捷的新型油田儀表。
? 選用新型材料設計制作外殼模具，配有防振、防滑、高絕緣護套
? 采用240dots×160dots LCD顯示器，所有被測參數同屏顯示，一目了然，盡顯精美豪華外觀
?儀表采用可充電鎳氫電池，電池容量1200mAH，配有DC充電接口及充電器
?儀表配置USB接口，可存儲1000組數據，通過系統軟件上傳所存數據到電腦，便于領導查詢，實現歷史數據查詢、讀取、分析、保存、報表、打印等
? 儀表還具有管理員設置功能，密碼進入，包括時鐘設置、井號設置、密碼設置。
|
功 能 |
同時測量油田的用電參數：交流電流、電壓、頻率、電壓電流間相位、通斷電阻值、抽油機上下沖程的最大電流、沖程比、上下沖程時間、每分鐘的沖程次數 |
|
電 源 |
DC7.2V（1.2V 6節5號可充電鎳氫電池1200mAH） |
|
鉗口尺寸 |
圓口形電流鉗：35mm×40mm |
|
量 程 (全自動) |
電壓：AC 0V～700V |
|
|
電流：AC 0.0A～300A |
|
|
相位：0°～360° |
|
|
電阻：0.00Kohm～20.0Kohm |
|
|
頻率：10.0Hz～70.0Hz |
|
分 辨 力 |
電壓：AC 1V |
|
|
電流：AC 0.1A |
|
|
相位：1° |
|
|
電阻：10ohm |
|
|
頻率：0.1Hz |
|
精 度 |
電壓：±(1.5%rdg+3dgt) |
|
|
電流：±(1.5%rdg+3dgt) |
|
|
相位：±4° |
|
|
電阻：±(2.0%rdg+3dgt) |
|
|
頻率：±(2.0%rdg+3dgt) |
|
測相位頻率幅值 |
電壓：50V～700V |
|
|
電流：10A～300A |
|
井號數量 |
100號 |
|
數據存儲 |
1000組 |
|
通訊接口 |
USB接口，所存數據上傳電腦便于分析管理數據，通過軟件編輯井號 |
|
通 訊 線 |
USB通訊線，長1.5米 |
|
井號設置 |
15位代碼，可以通過儀表或上位機軟件編輯井號 |
|
時鐘功能 |
有 |
|
密碼設置 |
有，6位數字密碼 |
|
背光功能 |
有，適合昏暗場所使用，不操作儀表3分鐘后將自動關閉背光 |
|
自動關機 |
開機后15分鐘內不操作儀表將自動關機 |
|
工作電流 |
背光燈開啟最大耗電50mA |
|
|
背光燈關閉儀表耗電30mA |
|
顯示模式 |
LCD顯示，240dots×160dots |
|
儀表尺寸 |
長寬厚：196mm×92mm×54mm |
|
檢測速率 |
約2秒/次 |
|
電池電壓 |
儀表適時顯示電池電壓，當電池電壓低于6.5V時，請及時充電 |
|
儀表質量 |
約1kg(含附件) |
|
測試線長度 |
1.5m |
|
電流鉗線長 |
2m |
|
工作溫濕度 |
-20℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
輸入阻抗 |
測試電壓輸入阻抗為：1MΩ |
|
耐 壓 |
儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
|
絕 緣 |
儀表線路與護套外殼之間≥100MΩ |
|
結 構 |
雙重絕緣，帶絕緣防振護套 |
|
適合安規 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
