產品概述

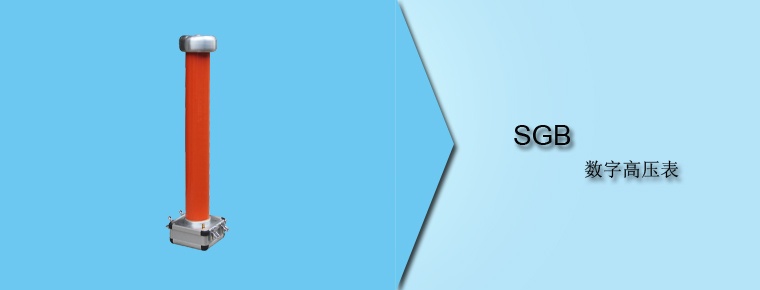

SGB 數字高壓表是一種通用型高壓測量儀表，可用于電力系統、電器、電子設備制造部門測量工頻交流高電壓和直流高電壓。

產品特點

SGB 數字高壓表是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠。

SGB 數字高壓表系便攜式結構，整機用鋁合金包裝箱作機殼，使用、攜帶十分方便。

產品參數

使用環境

溫度： 20℃±15℃

相對濕度：￡80%

產品外形尺寸及重量

使用說明

SGB 數字高壓表為通用型數字高壓表，由高壓分壓器和低壓顯示表構成,用專用電纜連接為一套完整的高壓測量裝置。

• 接線

  SGB 數字高壓表由高壓分壓器上端均壓罩為高壓端，可直接輸入被測高壓，下端有專用接地端，供接地使用。用專用電纜連接高壓分壓器和低壓顯示表，并選擇相應的電壓和量限即可開始測量。

• 工頻高電壓測量

  連接測量線路后，將低壓顯示表功能開關切換至AC檔，選擇High檔，直接測量工頻高壓，讀數即為kV數。如測量電壓低于200kV時，可將功能開關切換至Low檔，以獲得更高精度的讀數。

• 直流高電壓測量

  連接測量線路后，將低壓顯示表功能開關切換至DC檔，選擇High檔，可直接測量直流高壓，讀數即為kV數。如測量電壓低于200kV時，可將功能開關切換至Low檔，以獲得更高精度的讀數。

• 接地

  高壓分壓器下端裝有專用金屬接地端，每次使用前都必須將接地端可靠接地。

注意：使用前必須檢查接地。
