產品概述

• 電力的輸送和有線通信的暢通有賴于電纜線路的正常運行。一旦線路發生故障，就會造成電力以及通信的中斷，及時查出故障并迅速予以排除，就會避免造成很大的經濟損失和不良的社會影響。新一代便攜式綜合測試儀，集成測距、定點、路徑探測功能。設備數量、體積、重量大幅縮減，功能強大，簡單易用，小巧便攜，是創億電氣精心研發的傳統設備的換代產品。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲磁法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

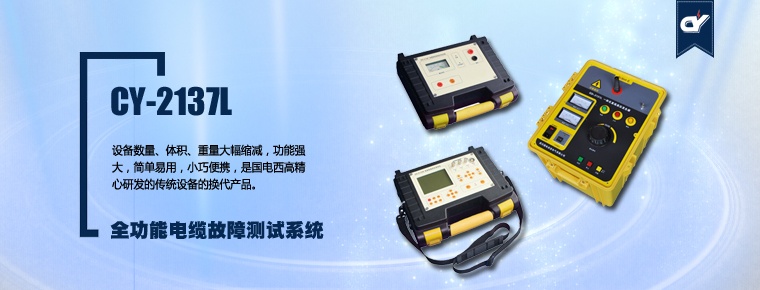

• CY-2133M電力電纜故障綜合測試儀（以下簡稱主機）
• CY-2132T電纜路徑探測信號發生器（以下簡稱信號發生器）
• 主機有以下功能：

• 低壓脈沖故障測距
• 脈沖電流故障測距
• 聲磁同步精確定點
• 電纜路徑探測

• 低壓脈沖法：適用于低阻、短路、斷線故障的精確測距。
• 脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從地線上采集信號，與高壓部分隔離，安全可靠。

• 聲磁同步接收，抗干擾能力強。
• 聲磁信號波形顯示，信號和噪聲易于區分。
• 光標測量聲磁延時，精確判斷故障點的遠近。
• 可根據磁場波形的初始極性，在定點的同時進行路徑探測。
• 路徑探測功能：

• 大容量鋰離子電池供電，擺脫市電束縛。
• 全自動功率匹配和保護，無需人工調整。
• 較大功率輸出。
• 音峰／音谷法路徑探測。
• 信號幅值顯示。
• 可進行80％法或45°法測深。
• 大屏幕液晶顯示，界面友好、簡單易用。
• SD卡存儲測試波形，存儲容量大，可導入計算機進行存檔、分析和打印。
• 內置大容量鋰離子電池供電，配快速充電器。
• 電源管理：根據不同功能開啟不同的電源通路，盡量減小功耗；若15分鐘沒有任何操作，儀器將自動關機；電池欠壓時也將自動關機，以保護電池。
• 集成化設備，小巧便攜。
• 技術指標(M為主機，T為信號發生器，M&T為共同特性)

• 測距模式：低壓脈沖、脈沖電流。
• 采樣頻率：100MHz。
• 分辨率：低壓脈沖模式1m；脈沖電流模式4m。
• 低壓脈沖模式發射電壓：30V。
• 測距范圍：30km。
• 盲區：2m。
• 聲磁同步定點功能（M）：
• 聲音信號通頻帶：中心頻率400Hz，帶寬200Hz。
• 信號增益：80dB。
• 定點精度：0.1m。
• 路徑探測功能（M）：
• 接收頻率：1kHz。
• 增益：80dB。
• 路徑探測信號發生器（T）：
• 發射頻率：1kHz。
• 發射功率：≥3.5W。
• 輸出特性：開路電壓≥100Vp-p；短路電流≥300mA；根據實際負載全自動匹配；自動短路保護。 電源：
• 電池（M&T）：內置鋰離子電池組，標稱電壓7.4V，容量3000mAH。
• 功耗：主機（M）400mA，可連續使用時間>6小時；信號發生器（T）500mA。可連續使用時間>5小時；
• 充電器（M&T）：輸入AC220V±10%，50Hz；標稱輸出8.4V，DC1A。
• 充電時間（M&T）：<4小時。
• 顯示方式：主機（M）320×240點陣大屏幕液晶；信號發生器（T）：表頭。
• 體積（M&T）：270mm×220mm×80mm。
• 質量：主機（M）1.5kg；信號發生器（T）1.5kg。
• 使用條件（M&T）：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
• CY-2131L一體化直流高壓發生器

功能特點

• 一體化設計，儲能電容器內置，無高壓外露。
• 高壓輸出直接接至故障電纜，操作安全，接線簡便。
• 多重安全防護，高壓零位啟動，斷電后自動釋放高壓電容儲能。
• 多種工作方式：輸出直流高壓, 連續可調。
• 體積小、重量輕，便于攜帶。

主要參數

• 輸出電壓：DC 0－16kV可調
• 最大儲能：1024J，8uF
• 額定功率：1000VA
• 直閃電壓：16kV
• 直閃電流：65mA
• 最大脈沖電流：500mA
• 放電方式：直流高壓、單次、周期。
• 周期放電頻率：3-6秒。
• 電源：交流220V，50Hz
• 絕緣等級：A級
• 環境溫濕度：0~40oC <75%RH
• 海拔高度：<1000m
• 體積：:460mm×380mm×380mm
• 質量: 25kg
